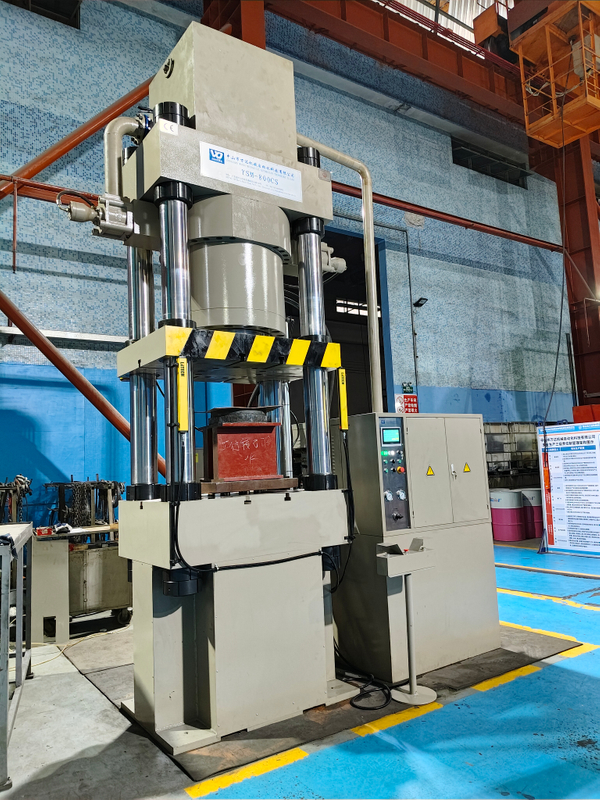

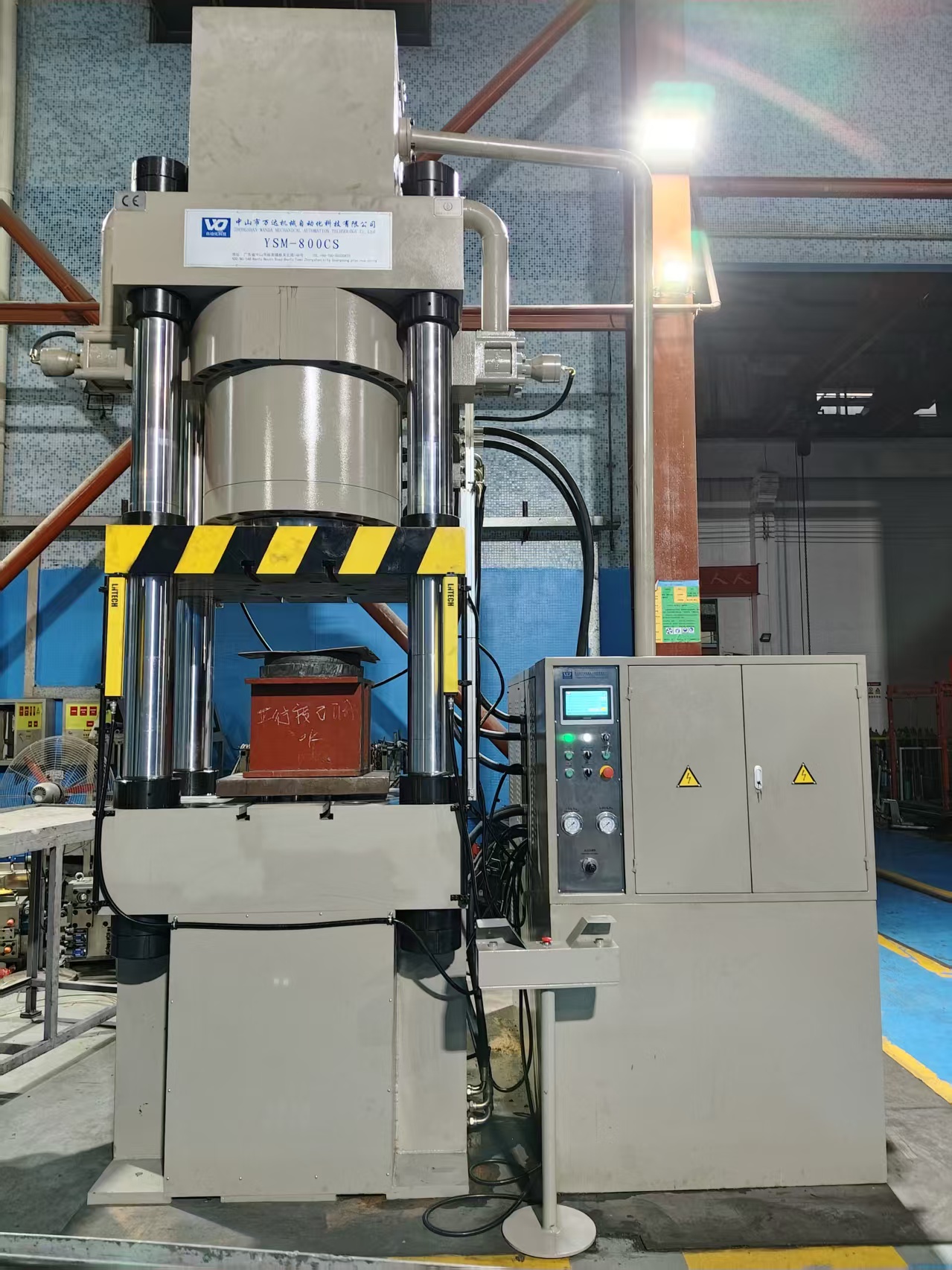

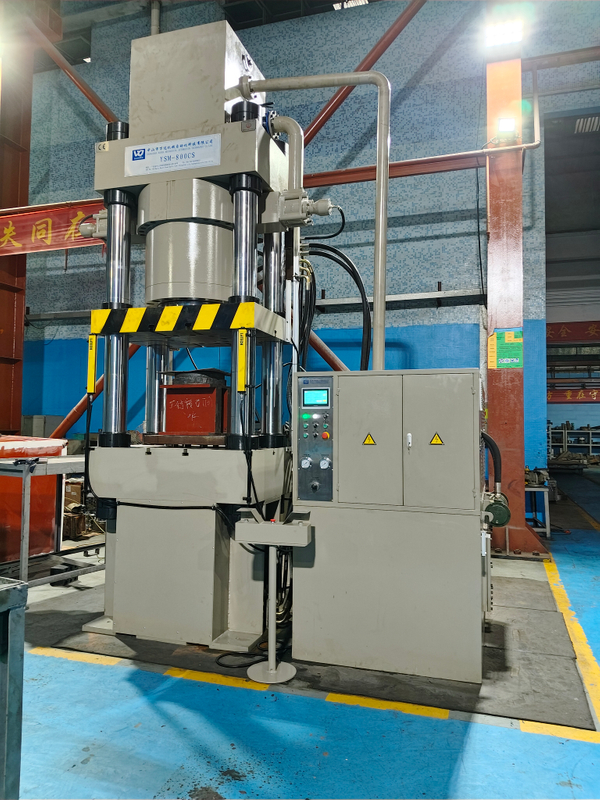

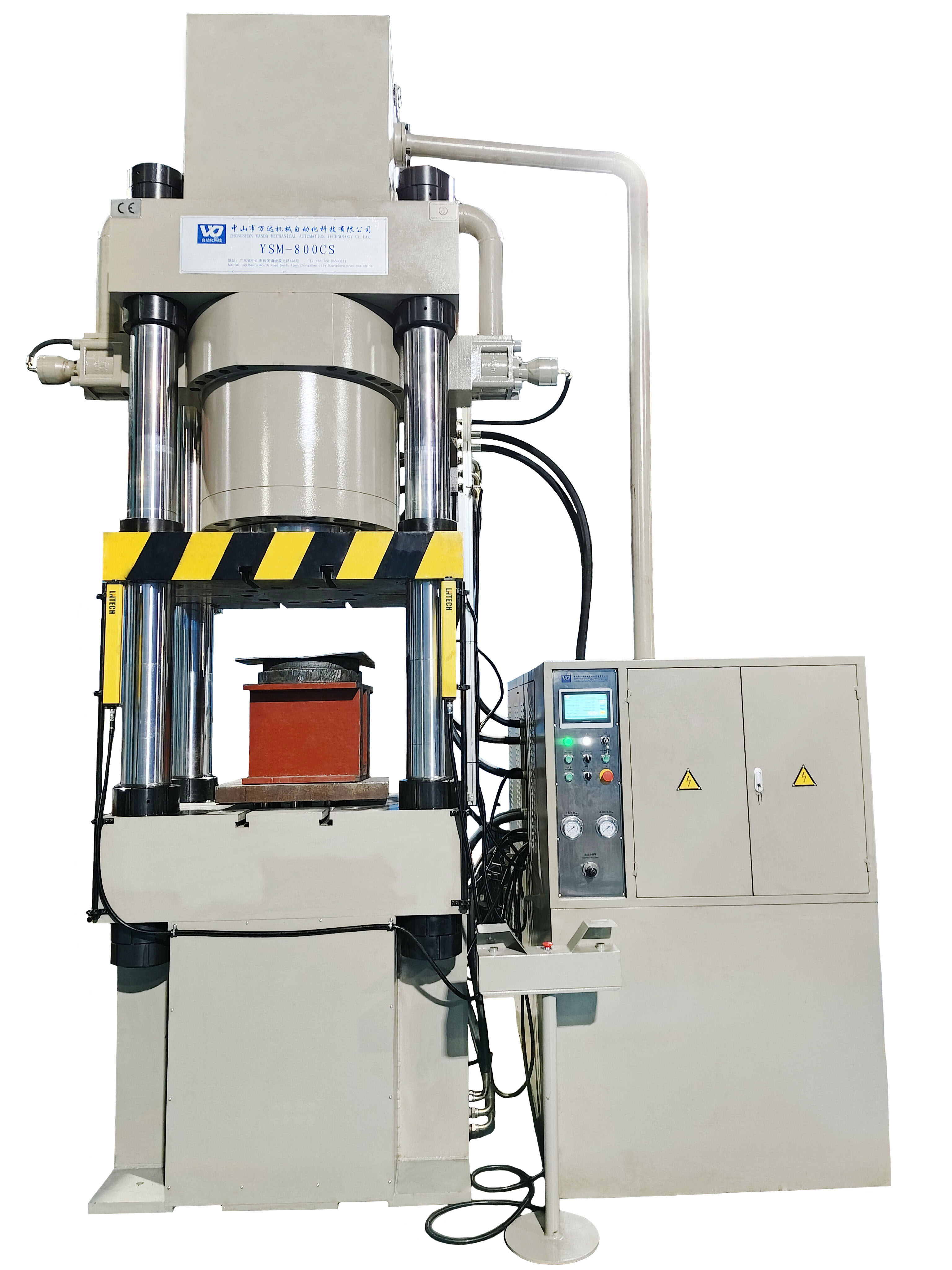

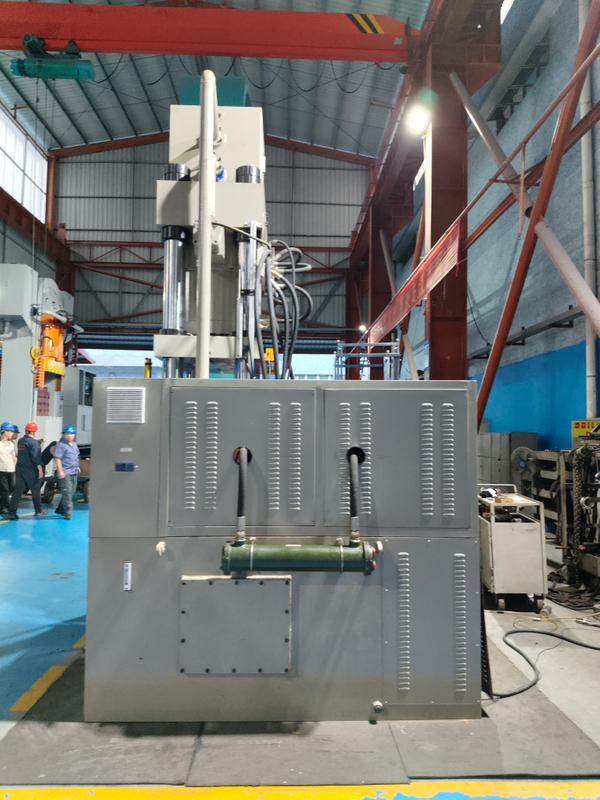

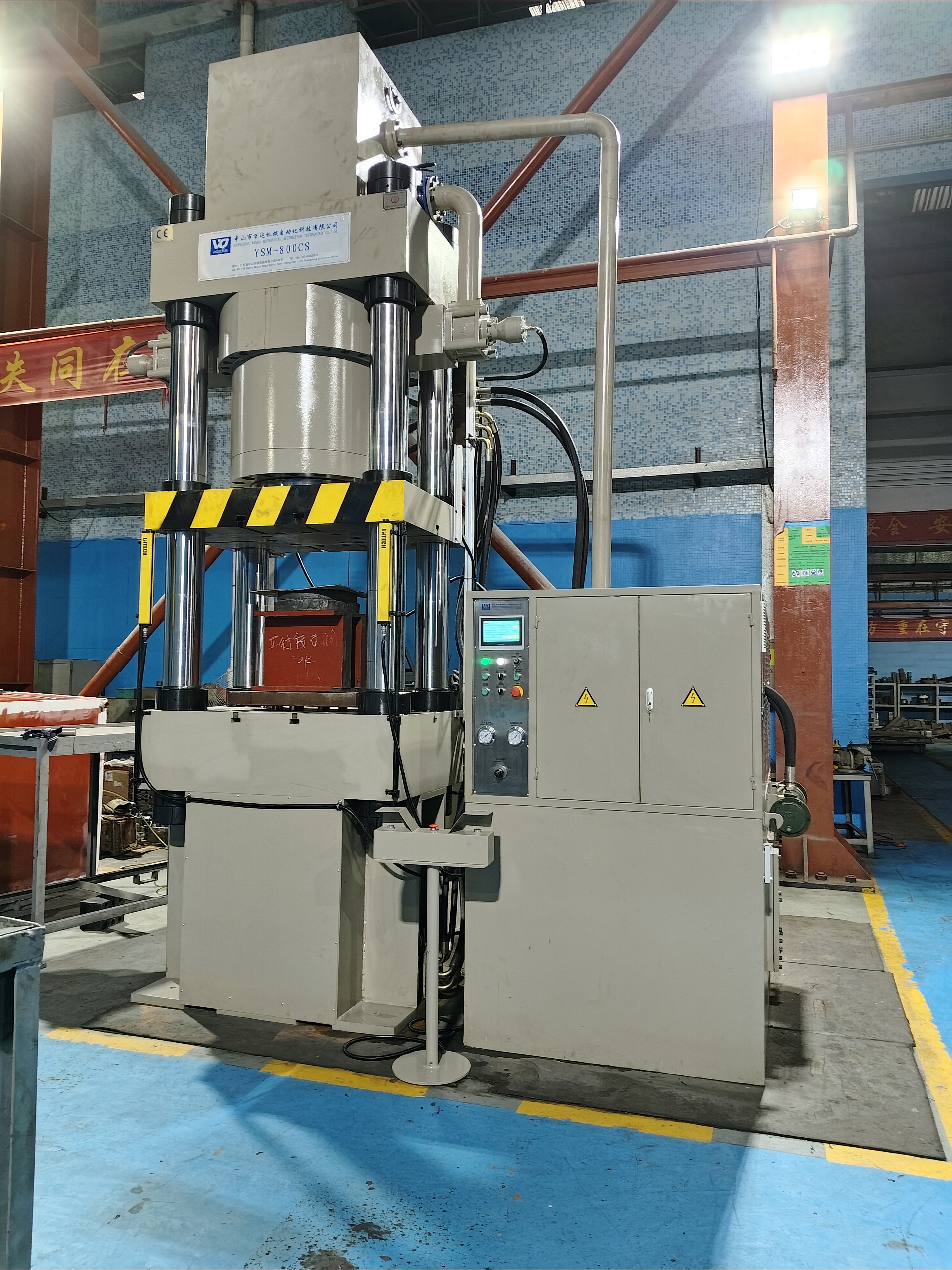

YSM-800CS伺服精密數控四柱式液壓機

一、機器用途、性能、工作條件、優點:
1.1、本機器適用于鋁合金、IGBT、不銹鋼、鋼材、可塑性材料的精密冷鍛,沖裁、落料、壓延、壓印、成型以及結構的校正工藝。
1.2、機器具有獨立的液壓系統和電氣系統，并采用觸摸屏顯示位移與產品計數，觸摸屏+PLC+光柵尺組合，方便設置與控制滑塊上限、快轉慢、下限和保壓時間等。
1.3、可實現調整及自動兩種工作方式。每種工作狀態均可實現定壓及定程兩種壓制方式。
1.4、機器使用條件:
工作環境溫度:0-55℃ 相對濕度:不大于85%
液壓油溫度5-50℃ 電源電壓:380V±5% 50HZ
海拔高度:不超過1000m 液壓系統使用介質:46#抗磨液壓油
1.5、本機支持配方功能，可對工藝數據(如壓力、行程等)進行存儲以及調用，用戶換模時，把之前存儲的工藝數據調用出來即可，無需再次調模試壓。
1.6、節能:與傳統同類機型相比較，節能達15%-35%。尤其是大功率、無功時間長的工況下節省電力更為明顯，可達45%以上。
1.7、靜音:比同類機低 5-15Db，生產時噪音低，大大降低對人耳的噪音傷害。
1.8、壓力精準:采用伺服液壓系統控制，可以滿足不同的工藝對速度壓力的變化要求，在恒溫狀態下運動更平穩，壓力精度誤差在 0.5Mpa。
1.9、重復定位精度:空載重復位移精度可達±0.01mm;
1.10、機器留有數字化、信息化輸入輸出端口，方便信號及數字采集和遠程監控、故障診斷。
1.11、機器所有數據均可在觸摸屏里設置并可存儲，方便調用。

狀態：

數量：



詢價 加入詢價籃

型號：
YSM-800CS
產品品牌：
萬達

產品描述

產品描述

二、機器工藝動作:

2.1、典型工藝動作:

啟動電機一壓邊缸在上限位、下退料缸在下限位一主缸快速下行一主缸慢速壓制一壓邊缸被動下行一主缸泄壓回程一壓邊缸回程一下退料缸頂出一下料缸退回(電子尺控制)，完成一個工作循環。

2.2、手動可單獨控制每個動作。

技術參數：

序號	項目		單位	規格
1	主缸公稱力		KN	8000（可調）
2	滑塊行程		mm	400（可調）
3	液體工作壓力		KN	25
4	壓邊缸公稱力		KN	500（手動遠控調節）
5	壓邊缸行程		mm	100（可調）
6	下退料缸力		KN	200（可調）
7	下退料缸行程		mm	80（可調）
8	工作區開口高度		mm	900
9	工作臺上平面距地面距離		mm	1300
10	滑塊運行速度	空載下行	mm/s	200
		慢下壓制	mm/s	7-14
		回程	mm/s	200
11	底缸運行速度	頂出	mm/s	80（可調）
11	底缸運行速度	退回	mm/s	被動退回
12	工作臺尺寸	左右（柱內）	mm	880
12	工作臺尺寸	前后（邊緣）	mm	880
13	電機功率		KW	50.7
