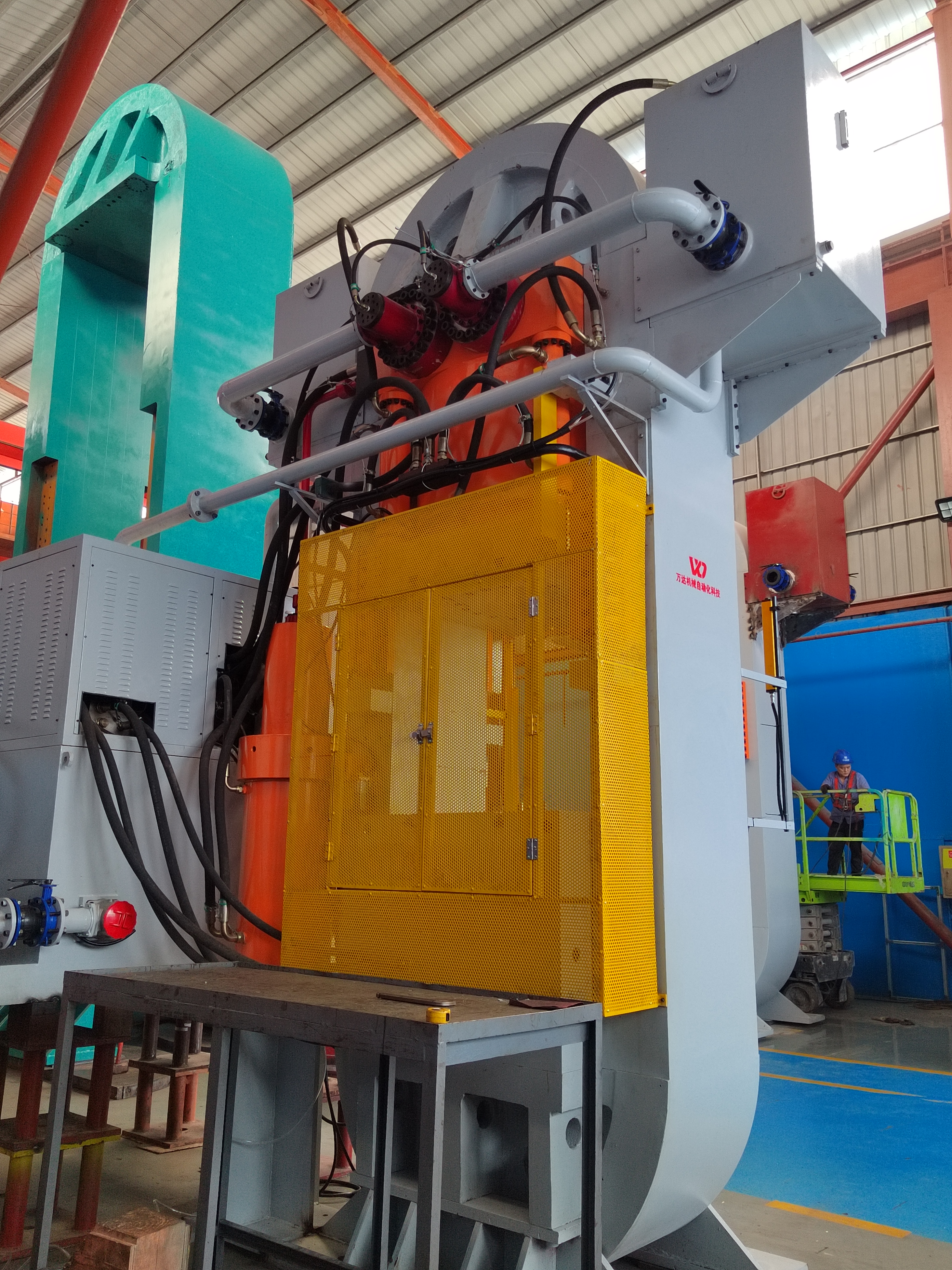

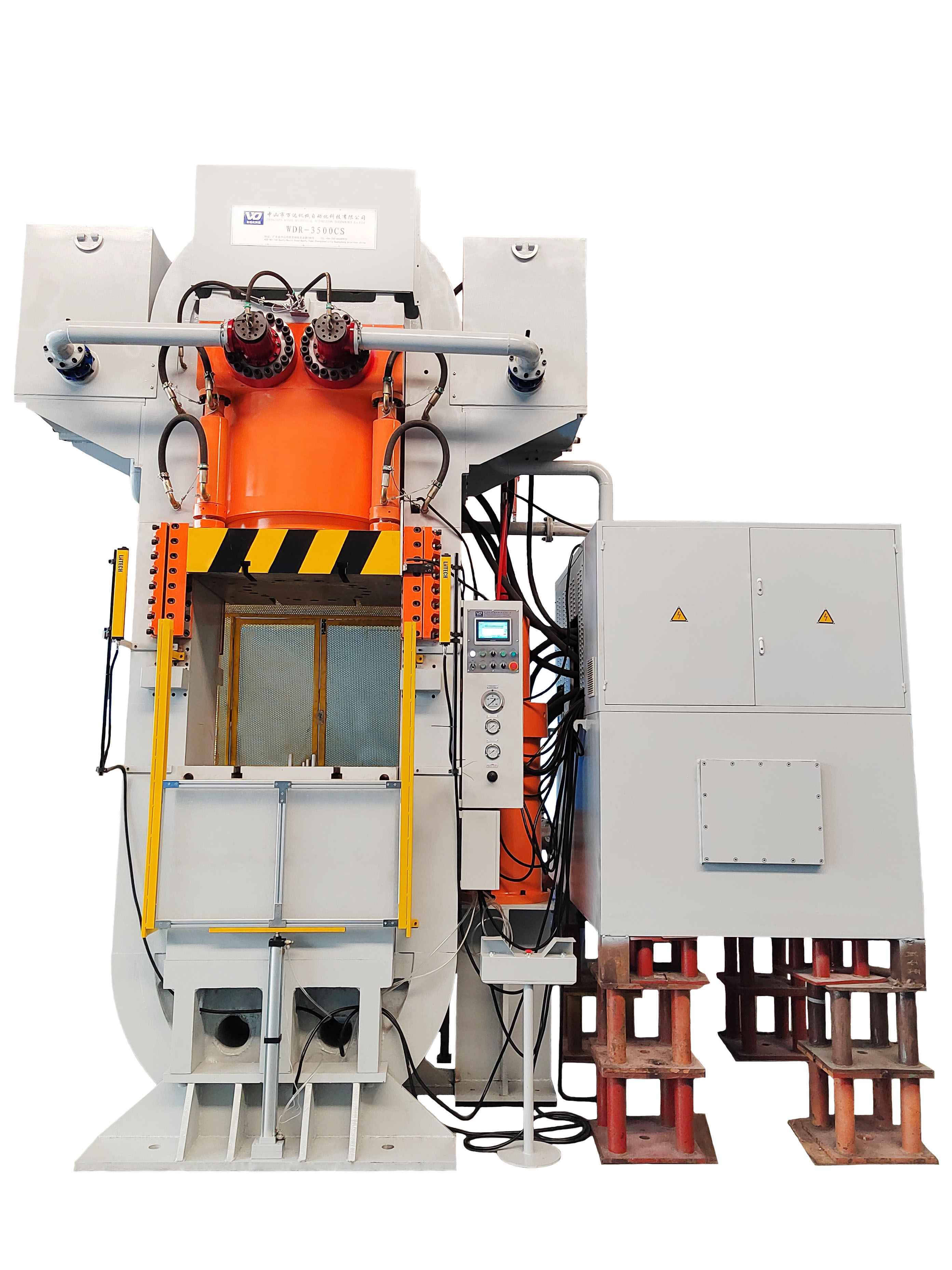

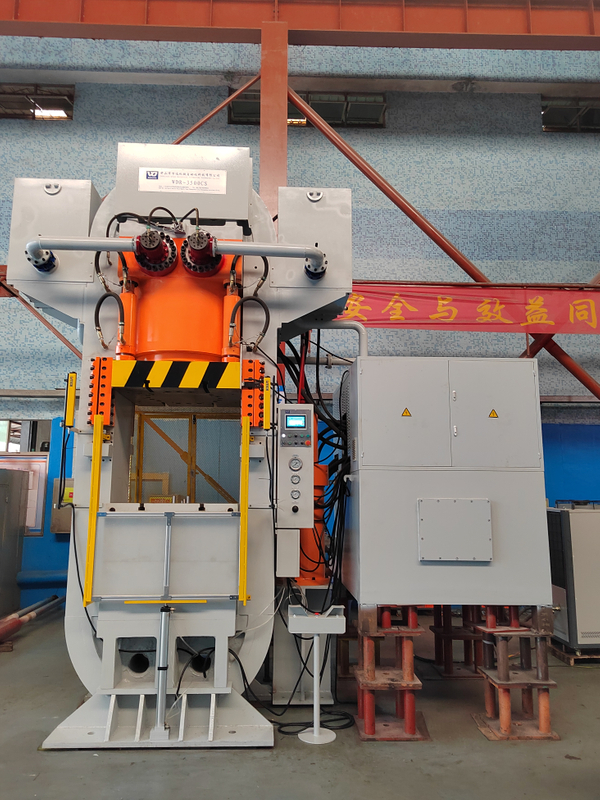

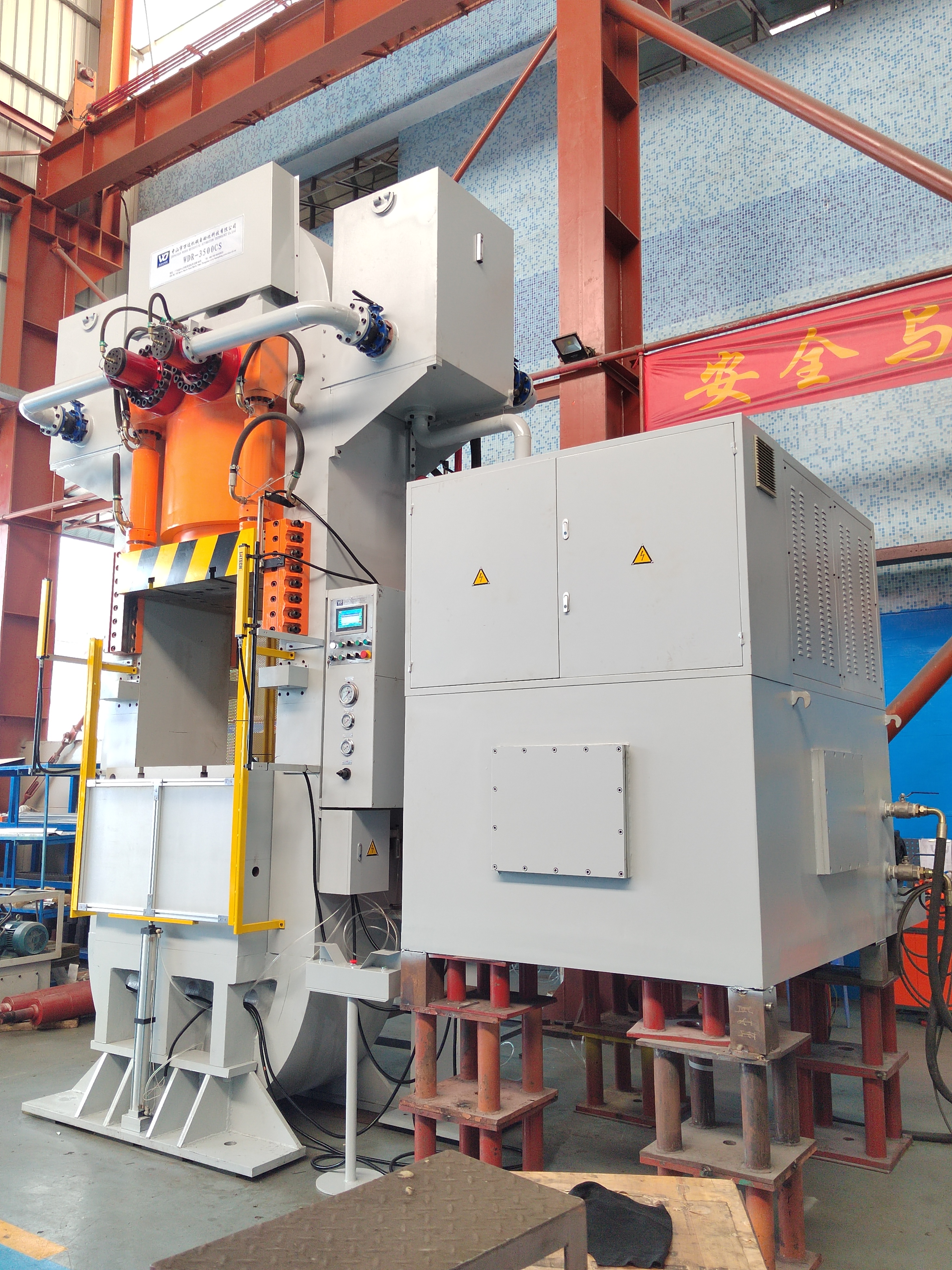

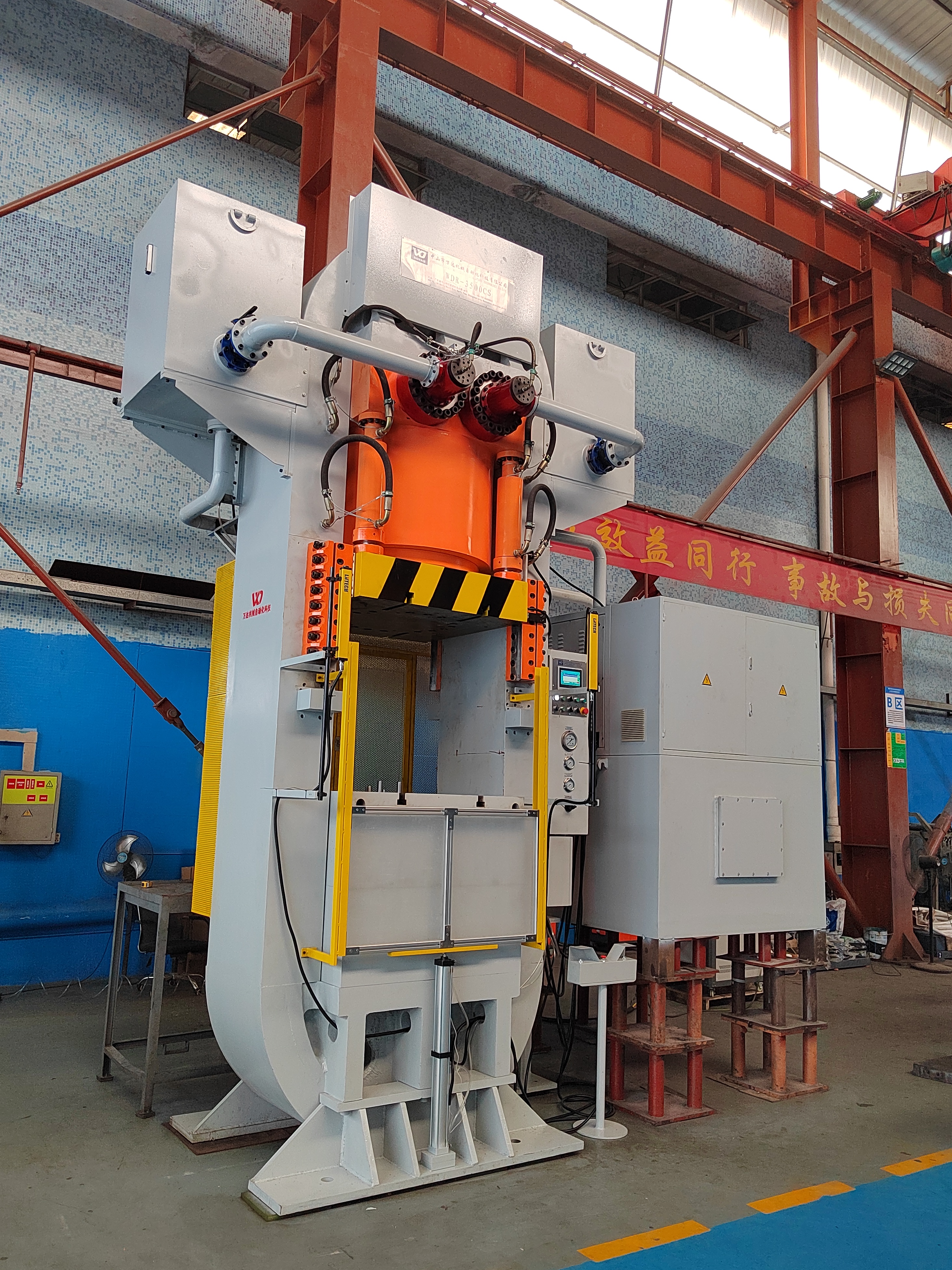

WDR-3500CS
萬達
產品描述
1.3、機器使用推薦條件：
1.3.1、工作環境溫度：0-55℃
1.3.2、相對濕度：不大于85%
1.3.3、電源電壓：380V±5%50HZ
1.3.4、海拔高度：不超過1500mm
1.3.5、液壓系統使用介質:68#抗磨液壓油。
1.4、機器半自動動作如下:
機器半自動動作如下:(下料缸在下限位)壓邊缸向上頂起(時間發訊)→滑塊快速下行(行程發訊)→滑塊慢速壓制(壓力發訊、行程檢測)→保壓(時間發訊)→切壓(壓力發訊)→滑塊回程(行程發訊)→塊停止(行程發訊)+壓邊紅向上頂出(時間發訊)→壓邊缸退回(時間發訊)一下料缸頂起(時間發訊)→下料紅退回→停止(拿取工件，一個循環結束) 。
技術參數：
序號 | 項目 | 單位 | 參數 | |
1 | 主缸力 | KN | 35000(可調） | |
2 | 液體工作壓力 | MPa | 80/20 | |
3 | 主缸行程 | mm | 300(可調） | |
4 | 最大開口高度 | mm | 1000 | |
5 | 工作臺距地面高度 | mm | 800 | |
6 | 主缸速度 | 空載下行 | mm/s | 260(可調） |
壓制 | mm/s | 15(可調） | ||
回程 | mm/s | 260(可調） | ||
7 | 下頂料缸力 | KN | 1000(可調） | |
8 | 下頂料缸行程 | mm | 200(可調） | |
9 | 壓邊缸力 | KN | 1200(可調） | |
10 | 壓邊缸行程 | mm | 100(可調） | |
11 | 工作臺尺寸 | 左右 | mm | 1100 |
前后 | mm | 1100 | ||
12 | 伺服電機功率 | KW | 78.3 | |
13 | 油缸最大增壓行程 | mm | 25 | |

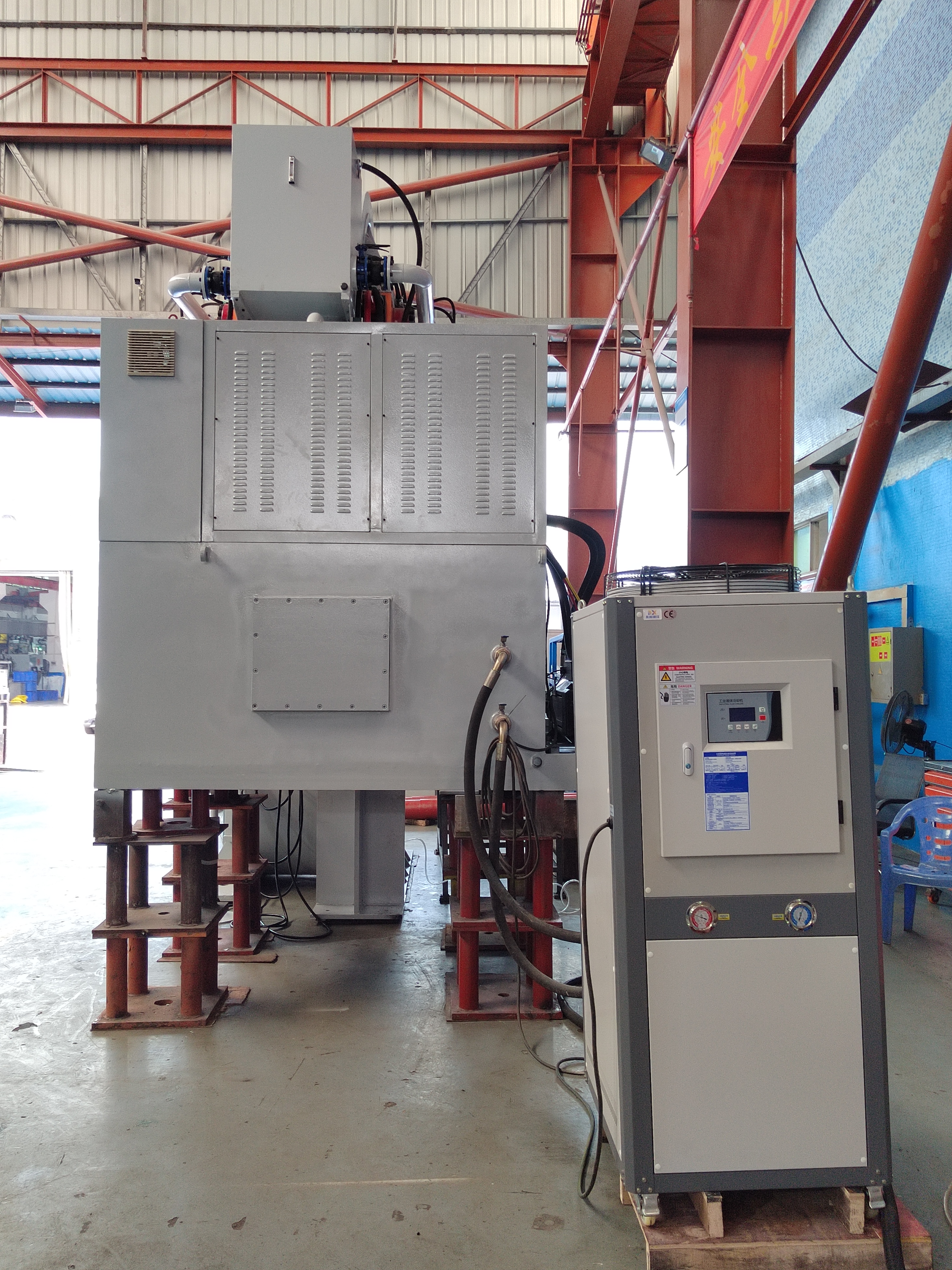

14 | 冷卻方式 | 油冷機（選配） | ||
