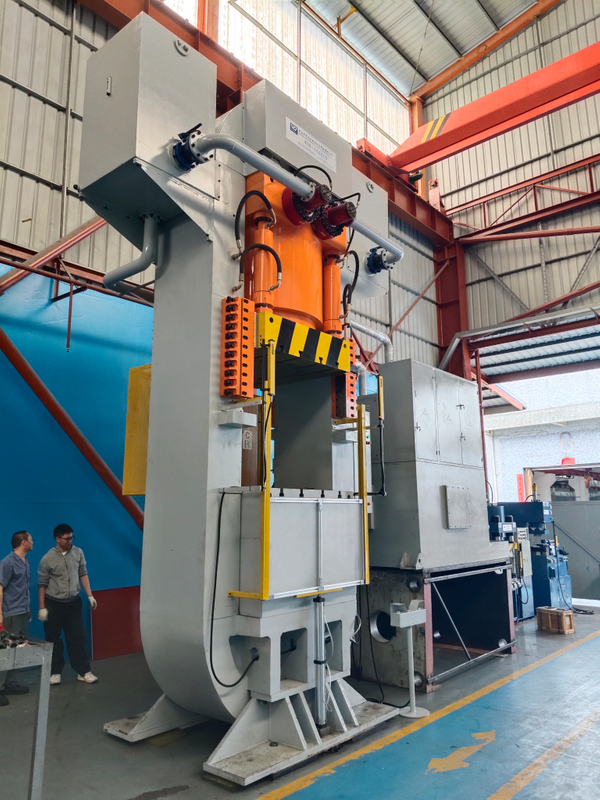

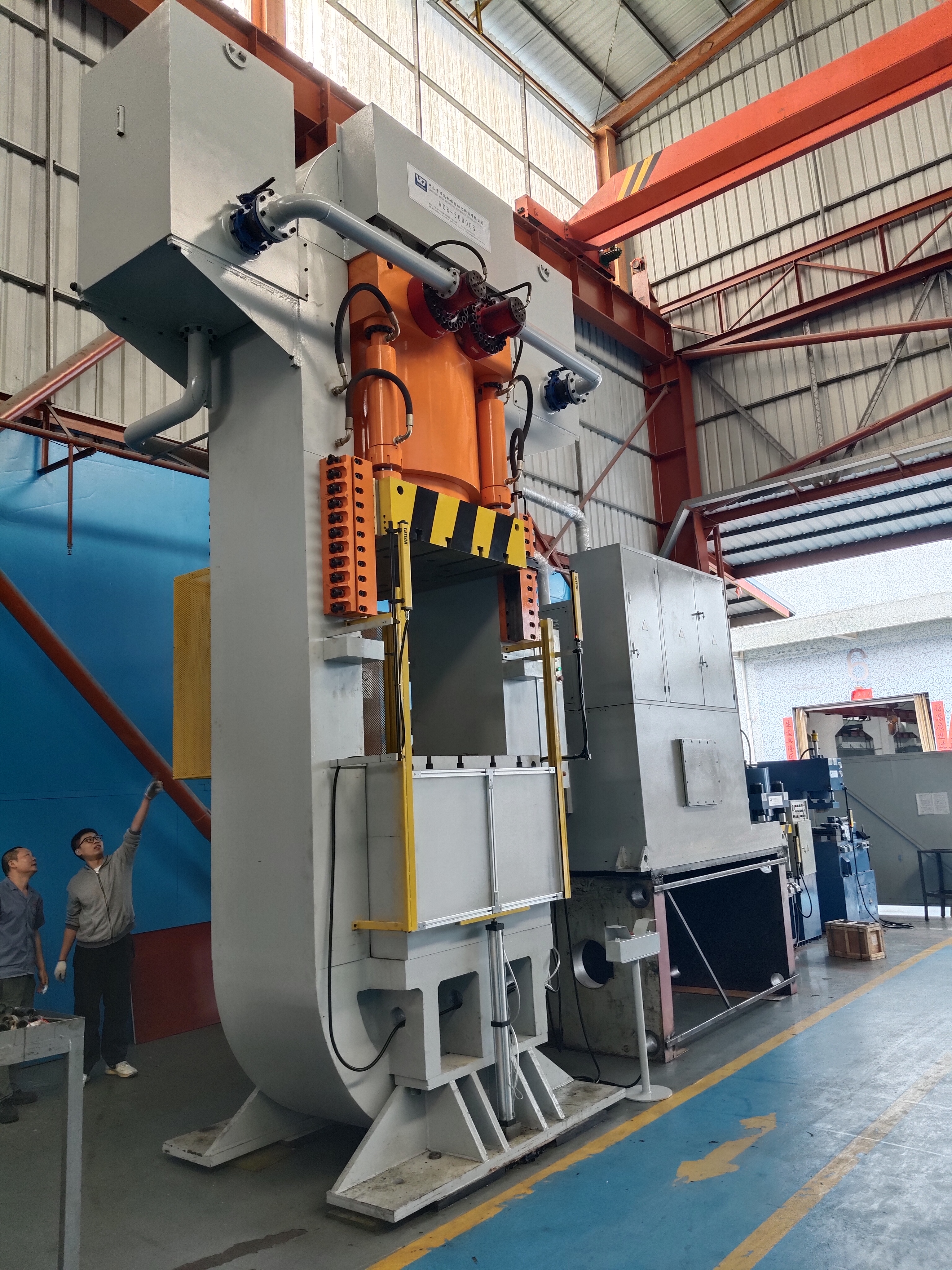

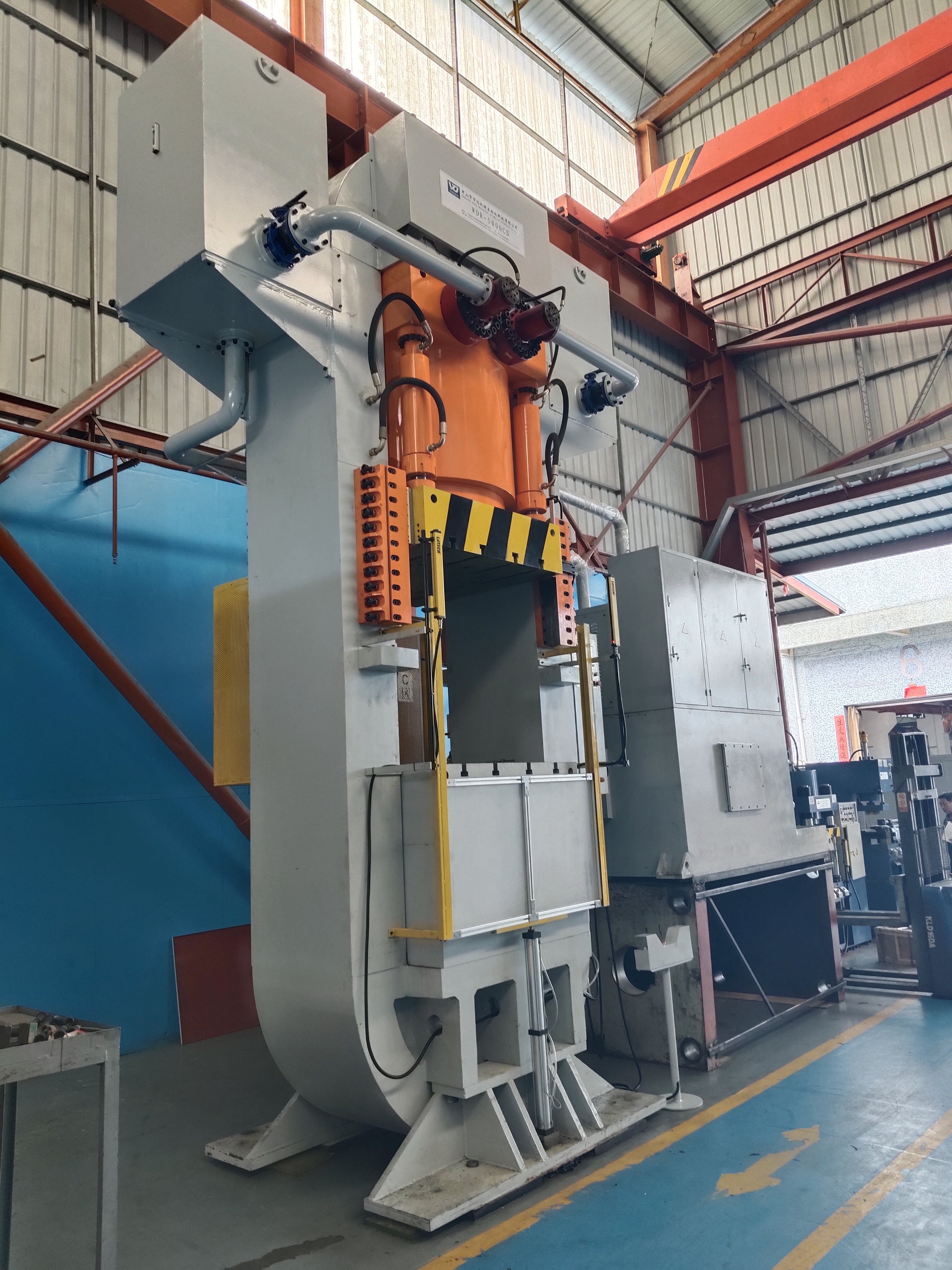

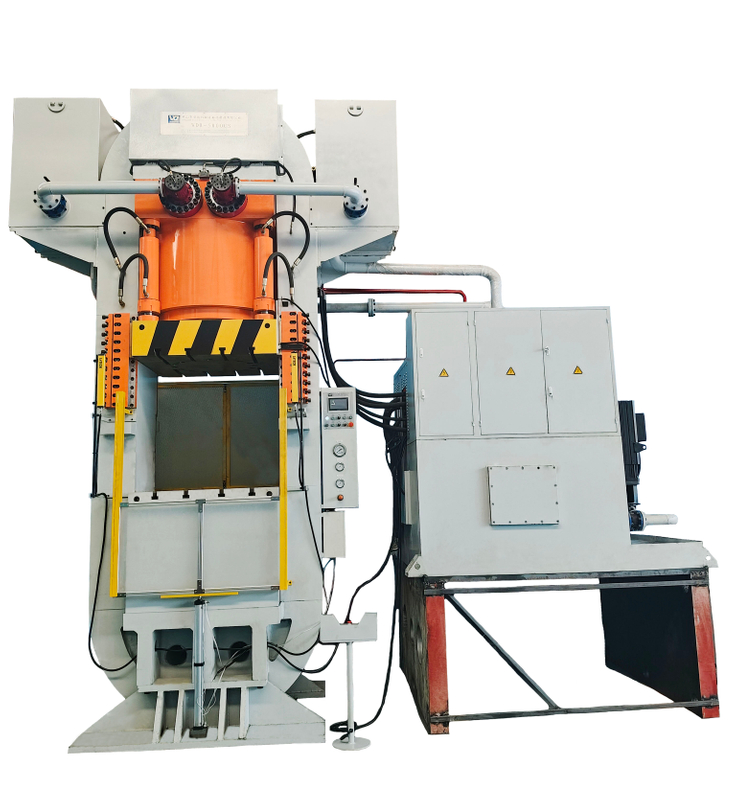

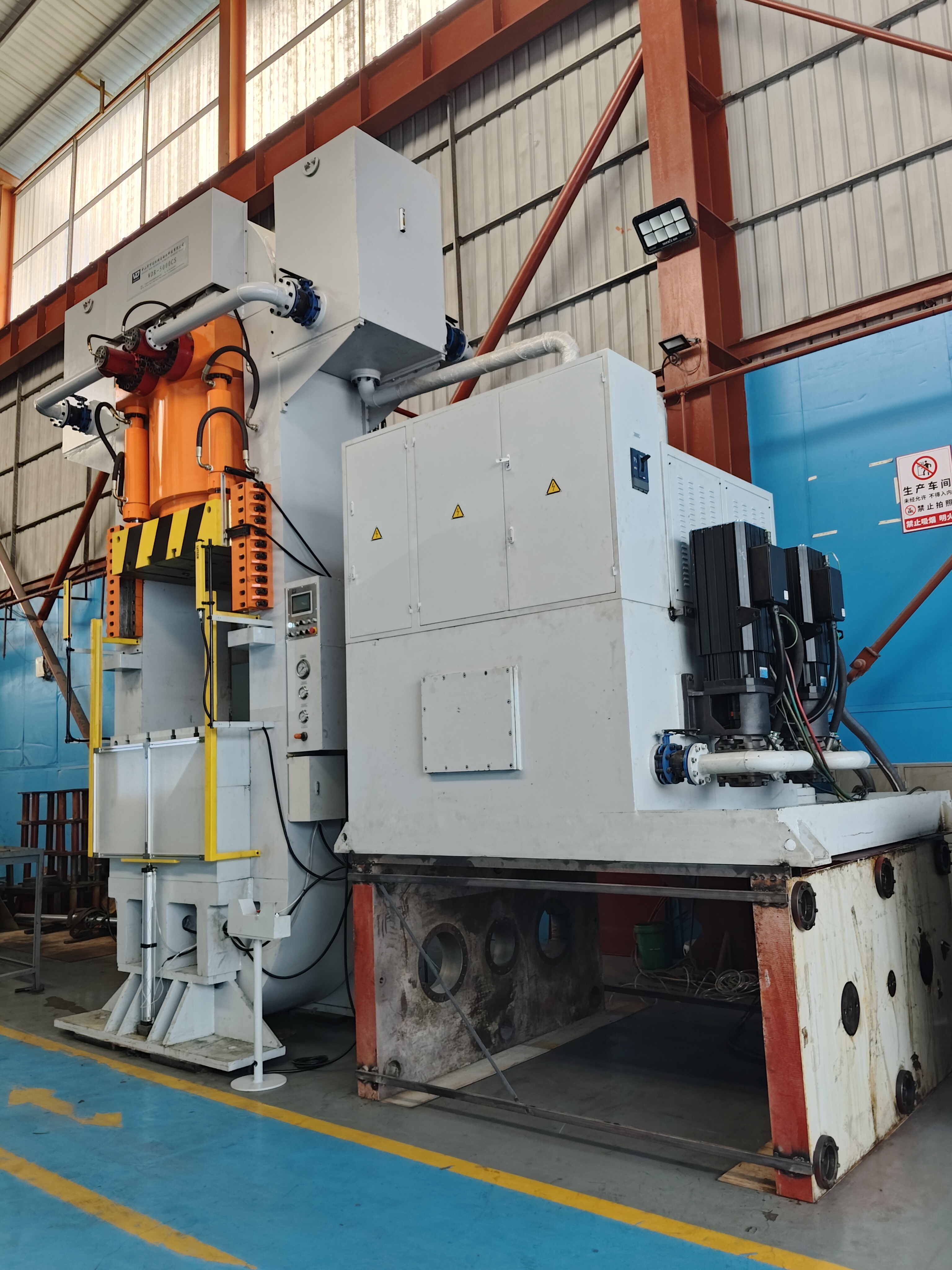

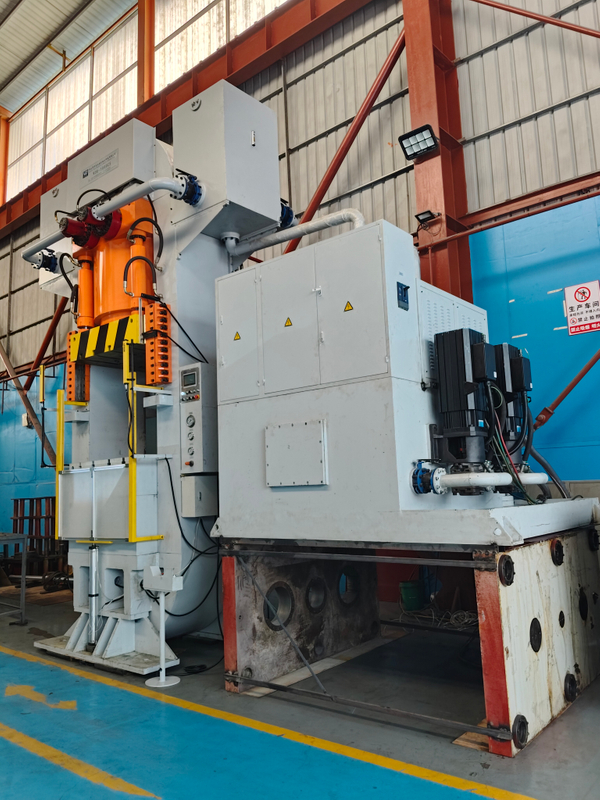

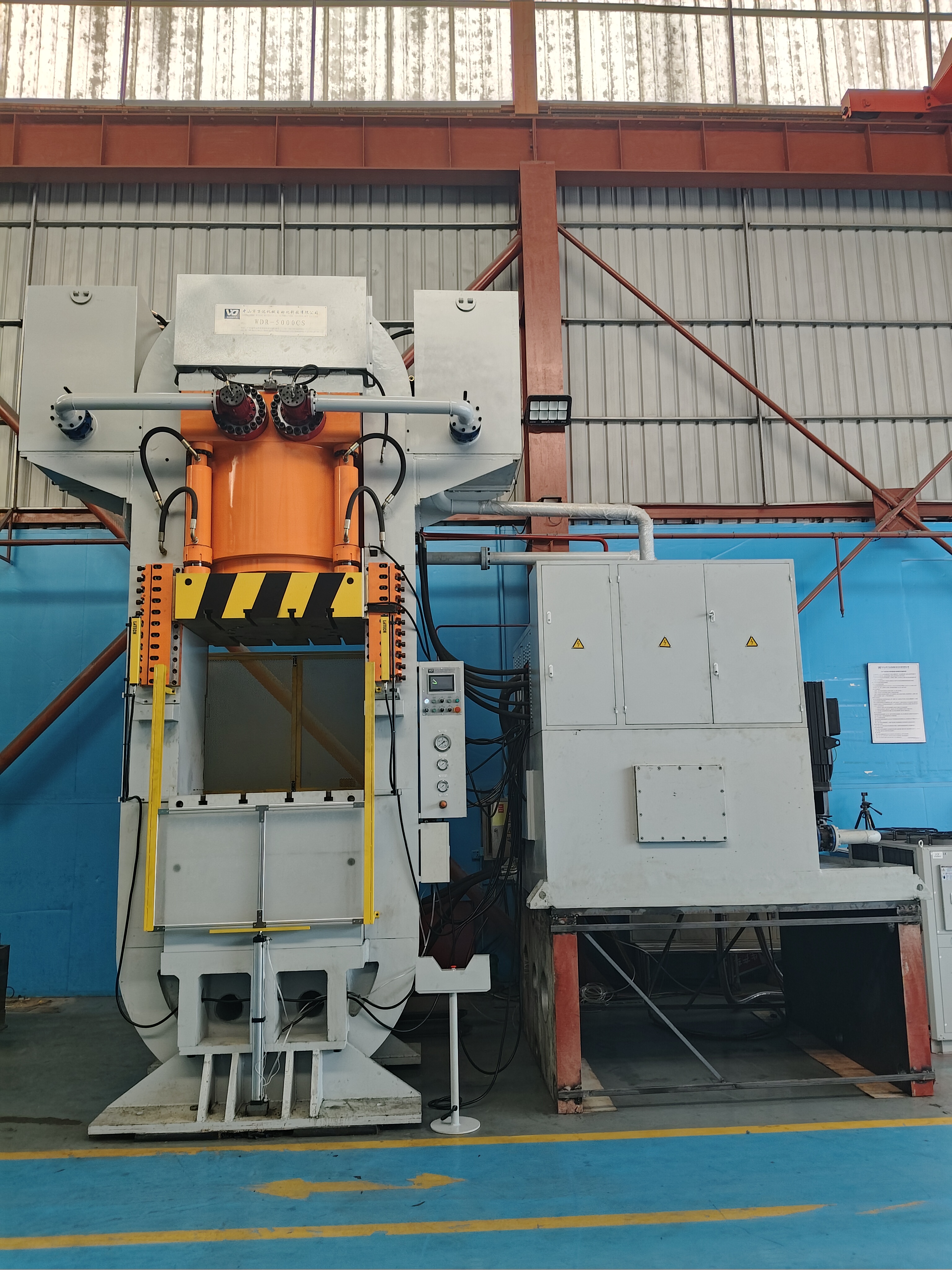

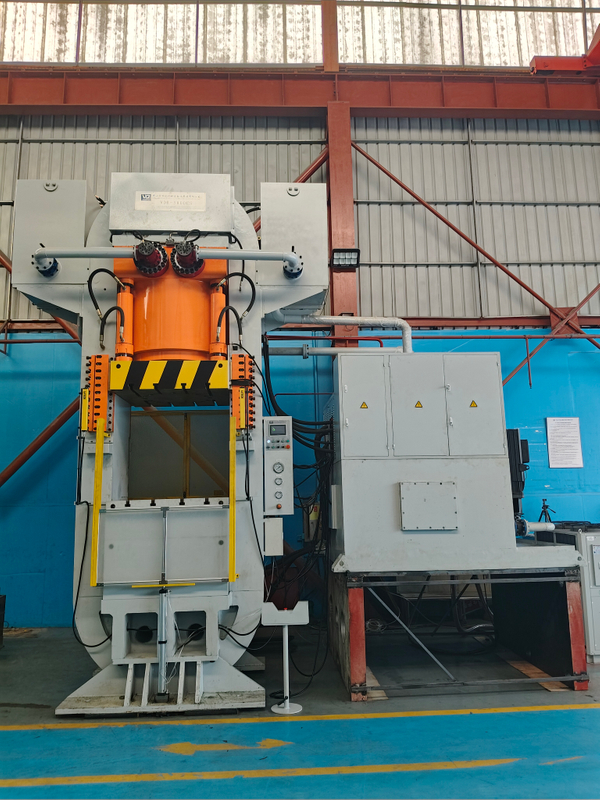

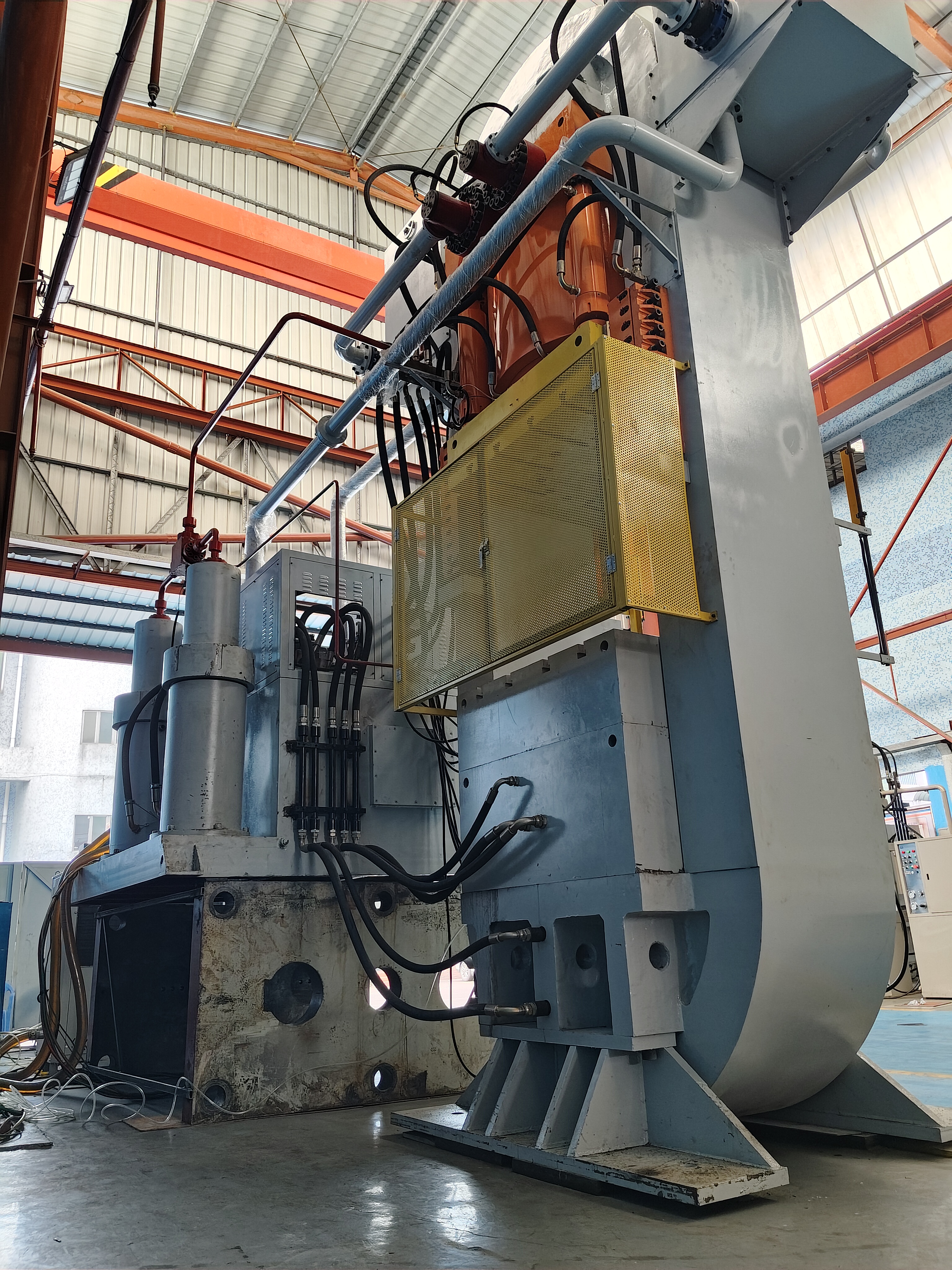

WDR-5000CS
萬達
產品描述
1.3、機器使用條件：
1.3.1、工作環境溫度：0-55℃
1.3.2、相對濕度：不大于 85%
1.3.3、電源電壓：380V±5%50HZ
1.3.4、海拔高度：不超過1500m
1.3.5、液壓系統使用介質：68#抗磨液壓油。
1.4、機器半自動動作如下：
機器半自動動作如下：（下料缸在下限位）壓邊缸向上頂起（時間發訊）→ 滑塊快速下行 （行程發訊）→滑塊慢速壓制(壓力發訊、行程檢測）→ 保壓 （時間發訊）→ 卸壓 （壓力發訊）→ 滑塊回程 （行程發訊）→ 滑塊停止（行程發訊）→壓邊缸向上頂出（時間發訊）→ 壓邊缸退回（時間發訊）→下料缸頂起（時間發訊）→下料缸退回→ 停止（拿取工件）。
機器全自動如下：配機器手，取代人工，實現全自動化生產
二、主要技術參數:
序號 | 項目 | 單位 | WDR-5000CS | |
1 | 主缸力 | KN | 50000(可調) | |
2 | 液體工作壓力 | Mpa | 80/20(可調) | |
3 | 主缸最大行程 | mm | 0-400(可調) | |
5 | 最大開口高度 | mm | 1200 | |
6 | 最小裝模高度 | mm | 800 | |
7 | 主缸增壓有效行程 | mm | 30(一桿增壓到80MPa壓制力行程） | |
8 | 工作臺與地面高度 | mm | 800（需做地基） | |
9 |
主缸速度 | 快速 | mm/S | 0-150(可調) |
預壓 | mm/S | 0-13(可調) | ||
增壓 | mm/S | 0-3.1(可調) | ||
回程 | mm/S | 0-150(可調) | ||
10 |
下頂出缸 | 公稱力 | KN | 1200(可調) |
行程 | mm | 150(可調) | ||
頂桿直經 | mm | 25 X 5根 | ||
11 | 下頂出缸頂出速度 | mm/S | 150（可調） | |
12 | 下頂出缸回程速度 | mm/S | 100（可調） | |
13 | 壓邊缸 | 公稱力 | KN | 3000(可調) |
行程 | mm | 100(可調) | ||
頂桿直經 | mm | 62 X 8根 | ||
14 | 壓邊缸頂出速度 | mm/S | 65（可調） | |
15 | 壓邊缸回程速度 | mm/S | 60（可調） | |
16 | 工作臺 面尺寸 | 左右 | mm | 1260 |
前后 | mm | 1300 | ||
17 | 電機功率 | KW | 78.3*2 | |
18 | 油箱容量 | 桶 | 15-18桶（200升／桶）（68#液壓油由需方自備） | |
19 | 油冷機 | Kcal | 30000 | |
20 | 增壓器采用一桿增壓到80Mpa(20Mpa至80Mp增壓過程不停頓) | |||
21 | 主機架放置于地坑里面，液壓站放置于主機架右側。地坑油液收集槽里面安裝油液浮標感應報警系統，如有油液淤積則系統報警停機報檢。 | |||
